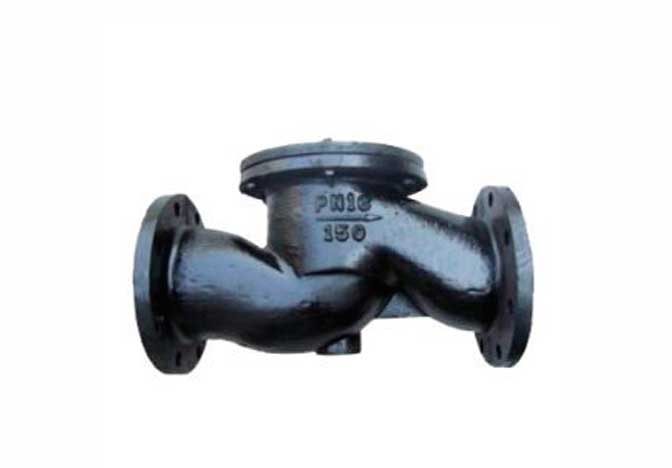

Клапан 16ч6п, бр (нж)
Товар сертифицирован
Код товара: 15575
Выберите город:
Доставка в Курск - бесплатно
Доставка от ТК от 1-3 дней
Доставка Почтой России 2-3 дня
Гарантия и сервис
Связаться с нашим менеджером и сообщить о неисправности
Нашли дешевле?
Производитель
Клапан обратный подъёмный фланцевый 16ч6п, бр (нж) является частью защитной трубопроводной арматуры, используется для предотвращения возможности изменения на обратное потока рабочей среды, при гидравлическом разрыве или ударе трубопроводов.
Область применения
Клапан устанавливается на трубопроводе для предотвращения обратного тока воды, пара рабочей температурой до 225 (300)° С.
Конструктивное исполнение
Детали клапана 16ч6п, бр (нж) изготовлены изготовлены из:
- корпус, крышка - серый чугун;
- золотник – ковкий чугун;
- уплотнительная поверхность затвора - резина или кожа, фторопласт, сталь 20х13.
Рабочая среда подается под золотник. Клапаны устанавливаются на горизонтальном трубопроводе крышкой вверх.
Клапан может изготавливаться с подпружиненым золотником.
| Условный проход Ду | L | Д | Д1 | Д2 | b | d | H | Количество отверстий, | Вес |
| 65 | 290 | 180 | 145 | 122 | 17 | 18 | 140 | 4 | 18,0 |
| 80 | 310 | 195 | 160 | 138 | 19 | 18 | 155 | 4 | 23,5 |
| 100 | 350 | 215 | 180 | 158 | 21 | 18 | 175 | 8 | 35,5 |
| 125 | 400 | 165 | 64,0 | - | - | - | - | - | - |
| 150 | 480 | 215 | 90,0 | - | - | - | - | - | - |
| 200 | 600 | 260 | 139 | - | - | - | - | - | - |
Рис.1. Габаритные и присоединительные размеры клапана 16ч6п, бр (нж)
