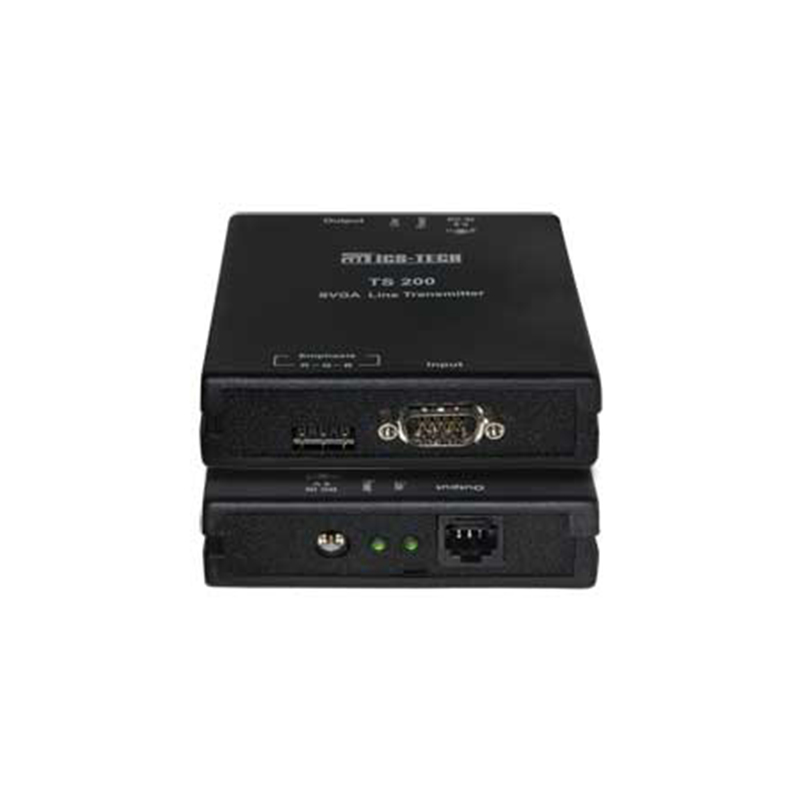

Передатчики приёмники SVGA Line Transmitter TS200 предназначен для передачи SVGA сигнала по витой паре 5 категории.
Устройство и работа
Передатчики приёмники работает совместно с приёмником TR200. Применение витой пары в качестве линии передачи обеспечивает невысокую стоимость (по сравнению с многожильным коаксиальным кабелем) и большую помехозащищённость благодаря передаче видеосигнала в дифференциальной форме. Устройство имеет возможность коррекции искажений, вносимых длинной витой парой. Коррекция осуществляется за счёт дополнительного усиления высокочастотных составляющих видеосигнала (подъём АЧХ на ВЧ). Это обеспечивает увеличение резкости изображения на приёмной стороне.
Характеристики
| Вход: | Разъём HD15M вилка; R, G, B сигналы - 0.7 В / 75 Ом; H, V сигналы - ТТЛ уровень |
| Выход: | Разъём 8P8C (RJ-45) розетка; дифференциальные сигналы |
| Полоса частот (-3 дБ, без коррекции), МГц | 0-200 |
| Поддерживаемые режимы развёртки изображения | 640x480 (100 Гц), 800x600 (100 Гц), 1024x768 (85 Гц), 1152x864 (85 Гц), 1280x1024 (75 Гц), 1600x1200 (60 Гц) |
| Тип сигнала синхронизации | Раздельный или композитный |
| Частота сигналов кадровой синхронизации | 60-120 |
| Частота сигналов строчной синхронизации | 31.5-93.8 |
| Питание | 9 В (адаптер в комплекте) |
| Максимальная потребляемая мощность, Вт | 3 |
| Габаритные размеры (ВxШxГ), мм | 27x95x133 |
| Масса (не более), кг | 0,155 |
| Гарантийное обслуживание | 12 месяцев |
