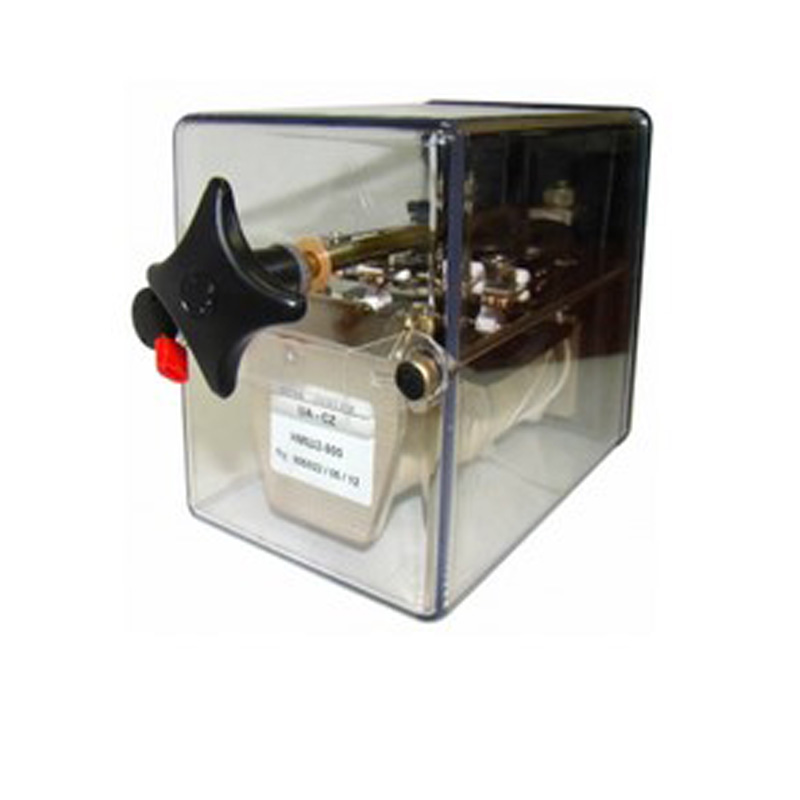

Реле типа АНВШ
Товар сертифицирован
Код товара: 19154
Выберите город:
Доставка в Курск - бесплатно
Доставка от ТК от 1-3 дней
Доставка Почтой России 2-3 дня
Гарантия и сервис
Связаться с нашим менеджером и сообщить о неисправности
Нашли дешевле?
Производитель
Реле электромагнитные нейтральные типа АНВШ предназначены для выполнения электрических зависимостей, которые исключают появление недопустимых для безопасности движения поездов состояний устройств сигнализации, централизации и блокирования (СЦБ) железнодорожного транспорта и метрополитена
Типоисполнение
Реле электромагнитные нейтральные изготавливаются следующих типов:
- АНВШ2–2400
По характеру работы якоря на отпускание все типы реле являются гравитационными.

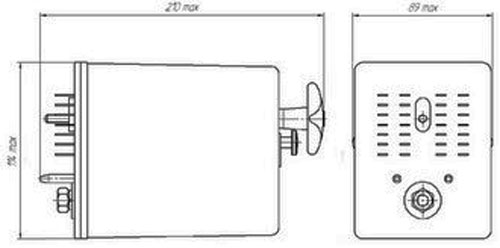

Рис.1. Габаритный чертеж реле типа АНВШ
| Тип реле | Сопротивление, Ом | Напряжение или ток | Номинальное питание | Замедление, с | ||
| Перегрузки | Отпускания | Притяжения | ||||
| АНВШ2–2400 | 1200х2 | Мостовая, с последовательным включением катушек | ||||
| 60 В | 10,5 В | 21 В | - | - | ||
| Мостовая, с параллельным включением катушек | ||||||
| 35 В | 5,3 В | 11,5 В | - | - | ||
| Однополупериодная, с последовательным включением катушек | ||||||
| 100 В | 17,5 В | 35 В | - | - | ||
- Масса реле не превышает 2,2 кг.
- Габаритные размеры реле: 114 х 89 х 210 мм
